【Win】nginx+tomcat实现动静分离
2019年05月17日 15:12:49 作者:Jiaozn 分类:Nginx 评论(0)本文设计的动静分离结构
在本文中，我们将静态资源放在 A 主机的一个目录上，将动态程序放在 B 主机上，同时在 A 上安装 Nginx 并且在 B 上安装 Tomcat。配置 Nginx，当请求的是 html、jpg 等静态资源时，就访问 A 主机上的静态资源目录；当用户提出动态资源的请求时，则将请求转发到后端的 B 服务器上，交由 Tomcat 处理，再由 Nginx 将结果返回给请求端。
提到这，可能有您会有疑问，动态请求要先访问 A，A 转发访问 B，再由 B 返回结果给 A，A 最后又将结果返回给客户端，这是不是有点多余。初看的确多余，但是这样做至少有 2 点好处。第一，为负载均衡做准备，因为随着系统的发展壮大，只用一台 B 来处理动态请求显然是是不够的，要有 B1，B2 等等才行。那么基于图 2 的结构，就可以直接扩展 B1，B2，再修改 Nginx 的配置就可以实现 B1 和 B2 的负载均衡。第二，对于程序开发而言，这种结构的程序撰写和单台主机没有区别。我们假设只用一台 Tomcat 作为服务器，那么凡是静态资源，如图片、CSS 代码，就需要编写类似这样的访问代码：<img src=”{address of A}/a.jpg”>，当静态资源过多，需要扩展出其他的服务器来安放静态资源时，访问这些资源就可能要编写这样的代码：<img src=”{address of C}/a.jpg”>、<img src=”{address of D}/a.jpg”>。可以看到，当服务器进行变更或扩展时，代码也要随之做出修改，对于程序开发和维护来说非常困难。而基于上面的结构，程序都只 要 <img src=”a.jpg”>，无需关心具体放置资源的服务器地址，因为具体的地址 Nginx 为帮您绑定和选择。
动静分离的 Nginx 配置
# 转发的服务器，upstream 为负载均衡做准备
upstream tomcat_server{
server 192.168.8.23:8099;
}
server {
listen 80;
server_name localhost;
#charset koi8-r;
#access_log logs/host.access.log main;
# 静态资源存放目录
root /im;
location / {
root html;
index ak47.html index.html index.htm;
}
# 动态请求的转发
location ~ .*.jsp$ {
proxy_pass http://tomcat_server;
proxy_set_header Host $host;
}
# 静态请求直接读取
location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
expires 30d;
}

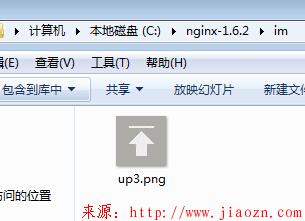

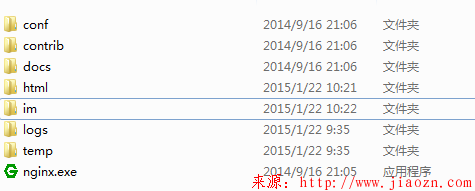

新建了一个im文件夹用来存放静态图片资源
其目的和我们预期的一样，动态的请求（以 .jsp 结尾）发到 B（192.168.8.23：8099，即 tomcat_server）上，而静态的请求（gif|jpg 等）则直接访问定义的im目录

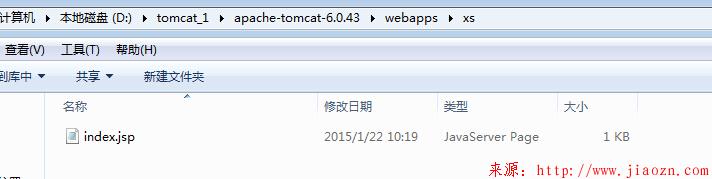

接下来在 Tomcat 中新建 Web 项目，很简单，我们只为其添加一个 test.jsp 文件，目录结构如图
注意目录，很简单，在webapps下新建了一个简单的jsp,代码如下，
<!DOCTYPE html>
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<%@ page import="java.util.Date" %>
<%@ page import="java.text.SimpleDateFormat" %>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/
html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>动静分离的测试</title>
</head>
<body>
<div>result</div><br><img src="up3.png">
</body>
</html>

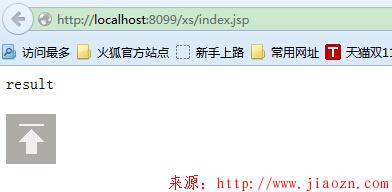

测试一下，启动tomcat，确定是可以访问到的 http://localhost:8099/xs/index.jsp
一个非常简单的 JSP 页面，主要是使用 img 标签来访问 up3.png，我们知道 index.jsp 在 B 服务器上，而 up3.png 在 A 服务器上。用于访问 up3.png 的代码里不需要指定 A 的地址，而是直接使用相对路径即可，就好像该图片也在 B 上一样，这就是本结构的一个优点了。我们在 A 上访问 index.jsp 文件。(这里假设一下，我的测试环境其实是在一台电脑上，服务器分开效果也是一样的)
非常顺利，完全按照我们的想法实现了动静分离！

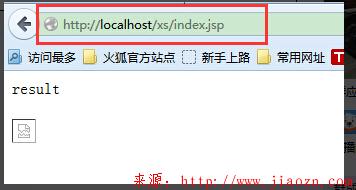

我们将 Tomcat 的端口设置为 8099，Nginx 的端口依然是 80。现在访问 http://localhost:80/xs/index.jsp（未使用动静分离）和访问 http://localhost:8099/xs/index.jsp（使用了动静分离）的效果是一样的了。只是 8099端口的静态资源由 Tomcat 处理，而 80 则是由 Nginx 处理。下图未使用动静分离：
这里只是测试环境在win下，实际生产环境下，应该部署在Linux下，部署方式相差不多。
